能够满足气体检测的需求，因此需要将检测的气体通过外置泵吸气装置的方式将检测气体抽到气体检测的敏感元件端，因此开发探测器外置泵吸气装置抽气装置，满足现场使用的要求。安装和使用的方便性，该装置设计为微型模块，方便用户的使用，并达到防爆要求。

系统架构

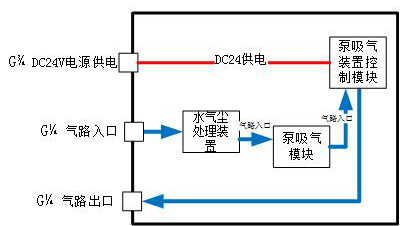

系统功能模型

外置模块的总体功能模块如上图所示，该模块包含泵吸气装置控制模块，泵吸气装置模块。各个模块的具体的主要功能如下：

1）泵吸气装置控制模块

吸气泵检测控制模块主要的功能是完成吸气泵的开启和关闭的控制。检测主要的目的是完成吸气泵的工作状态的检测，检测吸气泵是否工作正常（主要是检测吸气泵是否堵转）。

2）泵吸气模块

泵吸气模块只包含吸气泵，主要的作用是把外界的气体抽入气体探测器的敏感端，协助完成气体的检测工作。由于吸气泵是整个模块中的关键器件，因此可根据实际的需求，现在不同的吸气泵（进口吸气泵，工作温度低，体积小，但是价格高，流量下，实现抽气的距离比较短；国产吸气泵，温度范围窄，体积大，价格便宜，流量大，可实现长距离的抽气）。

泵吸气采样装置

1、防爆外壳的孔径可定制，默认为G3/4电气接口，G1/4进气口、G1/4出气口。

2、泵吸气控制装置的尺寸为300*200*170。

3、泵吸气控制装置和气体测检装置之间采用软管连接，方便更换。

4、整机满足防爆要求。
