泵吸式采样装置是一种靠吸气泵作为核心的采样装置，通过24V供电源，满足电气防爆场合使用。该装置使用于燃烧过程或废气处理后气样的连续采集，典型的用于电厂、化工厂尾气排放，水泥生产过程等含尘，含水较高的气体采集。

产品设计依据

lGB3836-2010爆炸性气体环境用电气设备

l GB4208-2008 IP防护等级

lGB∕T 5169.11-2017 电工电子产品着火危险试验

预期目标

1）通过方案的分析，详细的介绍探测器外置泵吸气装置方案的总体达到的效果。

2）通过分析项目的需求，完成探测器外置泵吸气模块的技术指标的分析。

3）介绍探测器外置泵吸气模块能够满足的国标的要求及模块的使用环境的要求。

技术方案

由于现场环境的限制，部分气体探测器不能安装在气体检测的环境中。为了能够满足气体检测的需求，因此需要将检测的气体通过外置泵吸气装置的方式将检测气体抽到气体探测器的敏感元件端，因此开发探测器外置泵吸气装置抽气装置，满足现场使用的要求。

为了安装和使用的方便性，该装置设计为微型模块，并和气体探测器合并安装使用，使之能为一个整体，方便用户的使用，并安装气体防爆要求。

系统架构

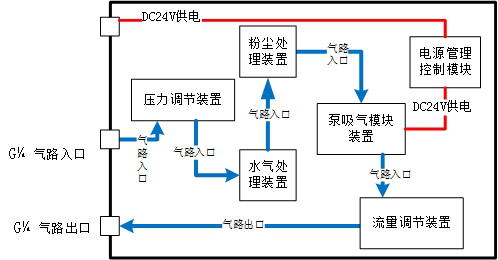

探测器外置模块的总体功能模块如上图所示，该模块包含气体探测器，泵吸气装置控制模块，泵吸气装置模块。各个模块的具体的主要功能如下：

1）气体探测器

气体探测器主要包含气体敏感元件，信号处理模块，通信处理和显示等，主要的功能是完成气体的检测、通信和显示，完成气体的检测工作。

2）泵吸气装置控制模块

吸气泵检测控制模块主要的功能是完成吸气泵的开启和关闭的控制。检测主要的目的是完成吸气泵的工作状态的检测，检测吸气泵是否工作正常（主要是检测吸气泵是否堵转）。

3）泵吸气模块

泵吸气模块只包含吸气泵，主要的作用是把外界的气体抽入气体探测器的敏感端，协助完成气体的检测工作。由于吸气泵是整个模块中的关键器件，因此可根据实际的需求，现在不同的吸气泵（进口吸气泵，工作温度低，体积小，但是价格高，流量下，实现抽气的距离比较短；国产吸气泵，温度范围窄，体积大，价格便宜，流量大，可实现长距离的抽气）。

泵吸气控制装置

1、防爆外壳的孔径可定制，默认为G3/4电气接口，G1/4进气口、G1/4出气口。

2、泵吸气控制装置的尺寸为400*300*200。

3、泵吸气控制装置和探测器之间采用软管连接，方便更换。

4、和气体探测器连接以后，整机满足防爆要求。
