静电粉尘仪AIM3000

产品描述

AIM3000系列粉尘仪,采用静电感应式原理,结合多年的现场经验,准确性,可靠性和易操作性都有很大提高;可用于各类袋式除尘器检漏和出口粉尘浓度监测;采用专用传感器,也可以用于静电除尘器和电袋复合除尘器的出口粉尘浓度检测。产品的标定完全智能化,代表了未来静电式粉尘仪的发展方向。

AIM3000系列静电式粉尘仪是基于单片机的自调节装置,包括报警继电器和4~20mA的信号输出,可用在布袋检漏或排放监测等场合。本产品含一体式和分体式,并专门设计了便于安装和操作的IP65防护等级的壳体。T31标准型和T32全绝缘传感器结构设计适用于1.4Mpa/260℃;T33高温高压型可适用于14Mpa/815℃;T34型是专为静电除尘器ESP设计开发的传感器。

本产品含一体式和分体式,并专门设计了便于安装和操作的IP65防护等级的壳体以及用于防爆场合的防爆型壳体。

测量原理

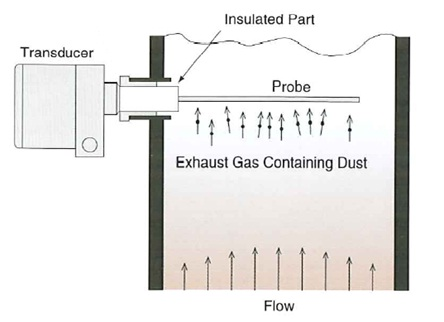

如下图所示,一个绝缘的金属电极安装于被测管道中,当粉尘微粒接触或经过金属电极时,电极接收来自粉尘微粒对电极的撞击、摩擦和感应产生的静电荷。静电荷的强弱与粉尘浓度成正比,感应的静电荷被测量放大,通过智能算法软件滤除干扰信号,最后显示并输出标准 4~20 mA 信号。AIM3000采用交流静电技术,信号中的直流部分被分离出来并存储(必要时可做补偿),信号中的交流部分用于计算粉尘含量。


与直流静电相比:
1、交流静电即使粉尘微粒不接触金属电极也可测量,所以测量不受金属电极上的粘附的影响;
2、较小颗粒的粉尘同样会产生感应电荷,因此可精确测量颗粒大小不同的粉尘;

产品特点

Ø安装简便,无须对中

Ø可以测量非常小的颗粒

Ø不受振动影响

Ø粉尘的颜色不影响测量

Ø没有光学窗口需要保持干净

Ø小水滴不会影响测量

Ø探头上的沾附不影响测量

Ø智能算法可以滤除干扰信号

Ø可测量范围广

Ø故障信息显示

Ø可选反吹装置

Ø两线制变送器可选

Ø防爆型变送器可选

Ø防腐性传感器可选

Ø高温高压型传感器可选

安装注意事项

Ø传感器安装应该与流速成90度

Ø圆形管道的话,传感器可安装在九点钟和三点钟之间的任何位置

Ø方型管道的话,传感器安装在管道两个侧面或上面的中部;

Ø传感器应当至少伸入管道1/3直径,依据粉尘浓度的大小,选择适当长度1/3-2/3直径深度(浓度越低,插入长度越长)

Ø如果可能的话,最好将传感器安装到负压的场合

Ø如果安装到ESP(静电除尘器)下游的话,至少离ESP超过20米远或外加法拉第笼

Ø安装位置一旦确定,需要焊接管座到管道上,首先要在管道上开孔(稍微比管座内孔大一点,直径大于38 mm),焊接时确保管座与流速垂直,密封良好。
